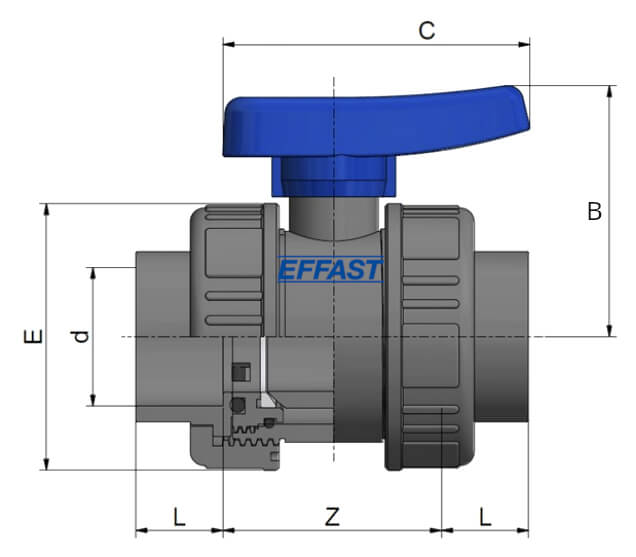

Zawór Kulowy BVD PVC-U Effast

Zawór kulowy BVD produkcji Effast to element armatury przemysłowej przeznaczony do odcinania przepływu mediów w instalacjach rurowych wykonanych z PVC-U i innych materiałów kompatybilnych.

Materiały i Konstrukcja

• Korpus: Wykonany z wysokiej jakości PVC-U, charakteryzującego się wysoką odpornością chemiczną na szereg substancji, w tym kwasy, zasady, sole oraz niektóre rozpuszczalniki organiczne (zgodnie z tabelą odporności chemicznej Effast). PVC-U jest również materiałem odpornym na korozję, co zapewnia długą żywotność zaworu w środowiskach agresywnych.

• Kula: Wykonana z PVC-U, precyzyjnie obrobiona, zapewniająca gładką powierzchnię i minimalne opory przepływu. Pełny przelot kuli (zawór pełnoprzelotowy) minimalizuje straty ciśnienia w instalacji.

• Trzpień: Wykonany z PVC-U, łączy kulę z dźwignią sterującą. Konstrukcja trzpienia zapobiega jego wydmuchaniu pod wpływem ciśnienia medium (konstrukcja "anti-blowout").

• Uszczelnienia Kuli: Wykonane z PE (polietylenu) i PTFE (teflon). taki dobór materiałów zapewnia szczelność pomiędzy kulą a korpusem zaworu. PE i PTFE charakteryzuje się dobrą elastycznością i odpornością na ścieranie.

• Uszczelnienia Trzpienia: Wykonane z EPDM (kauczuku etylenowo-propylenowo-dienowego). Zapewniają szczelność w miejscu przejścia trzpienia przez korpus. EPDM charakteryzuje się doskonałą odpornością na ozon, warunki atmosferyczne, starzenie oraz wysoką temperaturę (w zakresie dopuszczalnym dla PVC-U).

• Dźwignia: Wykonana z tworzywa sztucznego (np. ABS lub PP) odpornego na uderzenia i warunki atmosferyczne. Ergonomiczny kształt dźwigni ułatwia obsługę zaworu. Dźwignia może być wyposażona w blokadę (opcjonalnie).

Parametry Techniczne

• Zakres Średnic Nominalnych (DN): DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (odpowiedniki w calach: 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4").

• Ciśnienie Nominalne (PN): pn 63(63 bar) przy 20°C. Należy pamiętać, że ciśnienie robocze zmniejsza się wraz ze wzrostem temperatury (patrz wykres zależności ciśnienia od temperatury dla PVC-U Effast).

• Temperatura pracy: :Standardowo od 0°C do +60°C Przy wyższych temperaturach medium należy skonsultować się z kartą katalogową

• Typ Przyłącza:

  • Gwint wewnętrzny (Rp) zgodny z ISO 7-1 (BS 21, DIN 2999).

  • Połączenia klejone (do rur PVC-U) – należy stosować odpowiedni klej do PVC-U.

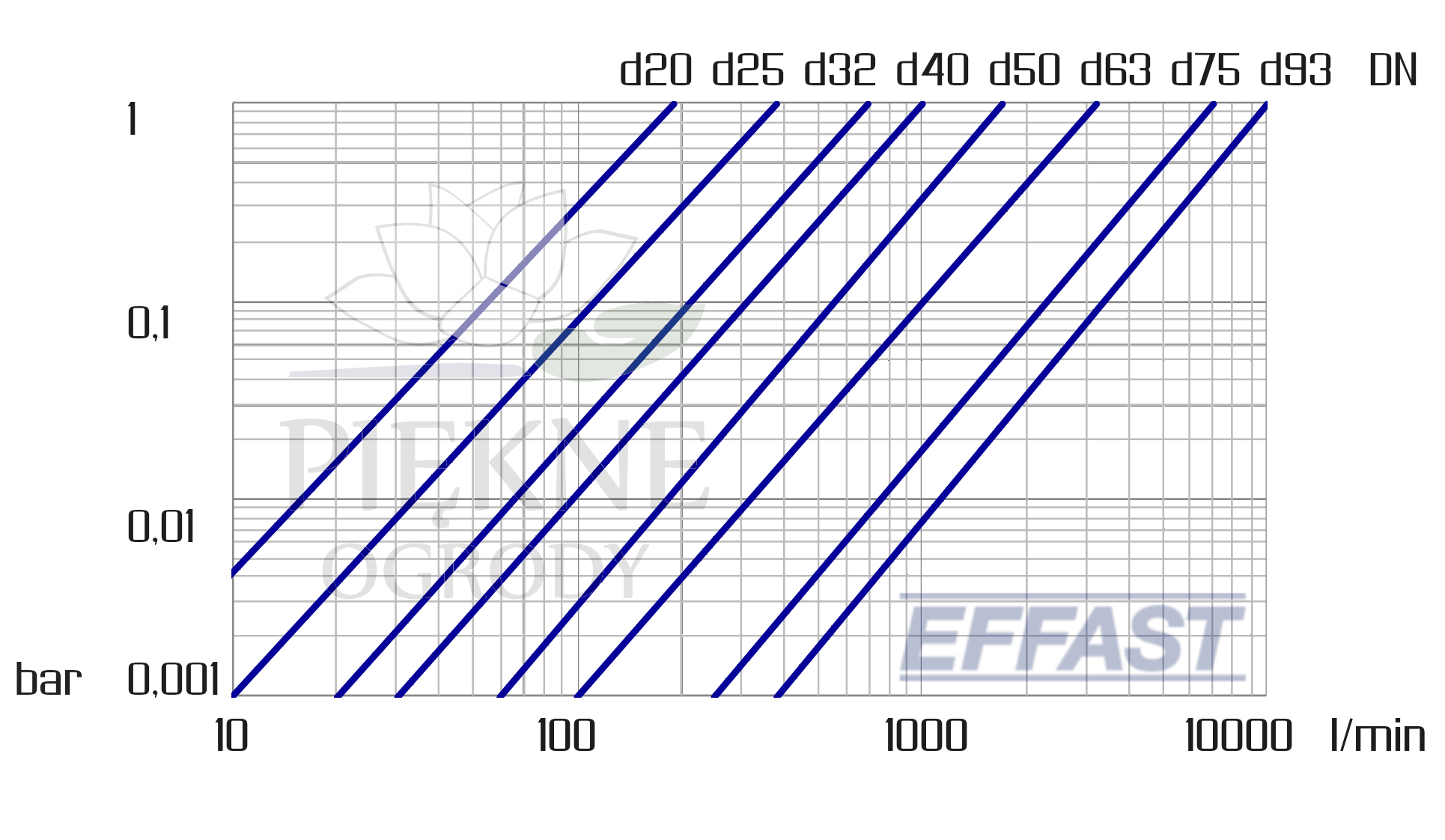

• Współczynnik Przepływu (Kv): Wartość Kv zależy od średnicy nominalnej zaworu (DN). Dokładne wartości Kv dla poszczególnych średnic znajdują się w karcie katalogowej produktu. Wysoka wartość Kv oznacza niskie opory przepływu.

• Moment Obrotowy: Wartość momentu obrotowego potrzebnego do otwarcia/zamknięcia zaworu zależy od średnicy, ciśnienia i temperatury medium. Orientacyjne wartości momentu obrotowego znajdują się w karcie katalogowej.

Montaż i Eksploatacja

• Montaż: Zawór kulowy BVD może być montowany w dowolnej pozycji (pionowej, poziomej, skośnej). Należy jednak zapewnić łatwy dostęp do dźwigni sterującej. Przed montażem należy sprawdzić, czy rurociąg jest czysty i wolny od zanieczyszczeń. W przypadku połączeń gwintowanych należy stosować odpowiednie uszczelnienia (np. taśmę teflonową). W przypadku połączeń klejonych należy stosować się do zaleceń producenta kleju.

• Eksploatacja: Zawór kulowy BVD jest przeznaczony do pracy w pozycji całkowicie otwartej lub całkowicie zamkniętej. Nie należy używać zaworu do regulacji przepływu (dławienia), ponieważ może to prowadzić do uszkodzenia uszczelnień kuli. Regularne kontrole szczelności i stanu technicznego zaworu są zalecane. W razie jakich kolwiek wycieków natychmiast należy sprawdzić kształtki PCV-U

• Konserwacja: W normalnych warunkach eksploatacji zawór kulowy BVD nie wymaga specjalnej konserwacji. W przypadku zabrudzenia zaworu można go przepłukać czystą wodą. Nie należy stosować agresywnych środków czyszczących, które mogą uszkodzić materiały, z których wykonany jest zawór.

Certyfikaty i Atesty

Zawory kulowe BVD Effast posiadają niezbędne certyfikaty i atesty potwierdzające ich jakość i zgodność z normami. W zależności od zastosowania, mogą to być:

• Atest higieniczny PZH (do kontaktu z wodą pitną).

• Deklaracja zgodności CE.

• Certyfikaty materiałowe (na życzenie).

Dlaczego Warto Wybrać Zawór BVD Effast?

• Wysoka jakość wykonania: Effast to renomowany producent armatury przemysłowej, gwarantujący najwyższe standardy jakości.

• Niezawodność: Solidna konstrukcja i starannie dobrane materiały (PVC-U, PE, EPDM) zapewniają długotrwałą i bezawaryjną pracę.

• Pełny przelot: Minimalne opory przepływu i brak strat ciśnienia.

• Szczelność: Precyzyjne wykonanie i podwójne uszczelnienie (kuli i trzpienia) gwarantują brak wycieków.

• Odporność chemiczna: PVC-U jest odporne na działanie wielu agresywnych substancji.

• Łatwy montaż: Dostępne różne typy przyłączy (gwint, kołnierz, klej).

• Dostępne są wszystkie kształtki do rury PVC-U firmy Effast.

Podsumowanie:

Zawór kulowy BVD PVC-U Effast to zaawansowane technicznie rozwiązanie do odcinania przepływu mediów w instalacjach przemysłowych. Szczegółowa specyfikacja techniczna, wysoka jakość materiałów oraz precyzja wykonania czynią go niezawodnym i trwałym elementem każdego systemu rurowego. Firma D-Effast jest gwarancją najwyższej jakości zaworów.
